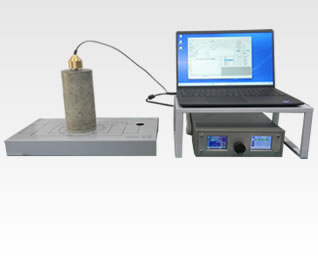

フルオートスキャン型動ヤング率測定器

ページ内目次

製品技術概要
製品概要
詳細情報

製品技術概要

製品番号：MIN-011-0-12型

本製品は、JIS A 1127 「共振振動によるコンクリートの動弾性係数・動せん断係数及び動ポアソン比試験方法」に規定された試験装置です。
試験供試体の共振周波数を高速スキャンにて、リサージュ表示とともに自動表示します。
測定を自動化することにより、個人差をなくし、試験の省力化・効率化を実現しています。
単一測定と連続測定（JIS A 1148 凍結融解試験）が可能で、研究用・耐久性試験用として使い分けられ、付属のアプリソフトによりデータ収録・処理が可能となっております。

お問い合わせフォーム

カタログ

製品概要

特長

共鳴周波数を高速スキャンにて自動測定します。
リアルタイムにて測定状況がグラフで確認できます。
リサージュ表示が本体測定機に表示され共鳴の確認ができます。
本体のみ（PCなし）測定が可能です。
ダイヤルにて手動測定も可能です。
電圧レンジは自動調整されます。
PCアプリではより測定がしやすく、収録・解析も可能になります。
PCアプリの凍結融解測定モードでは共鳴周波数のほかに、相対弾性係数、質量減少率及び試験サイクル数のグラフを作成します。
1つの駆動台で「縦振動」「たわみ振動」「ねじれ振動」が測定可能です。
測定精度の校正が可能です。

仕様

準拠規格	JIS A 1127
構成	本体計測器/振動器/検出器/（パソコン：オプション）
測定項目	縦振動/たわみ振動/ねじり共振
測定周波数範囲	300Hz～30kHz（±0.01%）最小ステップ1Hz
測定方式	自動測定/手動測定
検出器	アンプ内蔵型加速度センサー
操作表示画面	2.8インチカラーTFTタッチパネル
計測表示画面	2.8インチカラーTFTタッチパネル
計測（表示）内容	共鳴振動数/リサージュ図形/受信レベル（PCアプリ）周波数グラフ/ 動弾性係数/対数減衰率/相対弾性係数/質量減少率/試験サイクル数
PC通信端子	USBType-B（PCはオプション）
PCアプリ	標準測定（単一測定）/凍結融解測定（連続測定）
本体	W300×D300×H100mm、3.2kg
計測器	W500×D250×H50mm
電源	AC100～240V、50/60Hz、5W
